Раскладка лекал

Подсистема предназначена для проектирования технологичных и экономичных раскладок лекал с учетом свойств материалов и особенностей раскройного оборудования.

Используется для организации массового производства и позволяет:

  • существенно ускорить подготовку производства
  • обеспечить экономное использование материалов
  • исключить технические работы по вырезанию картонных лекал и обмеловке лекал на настиле

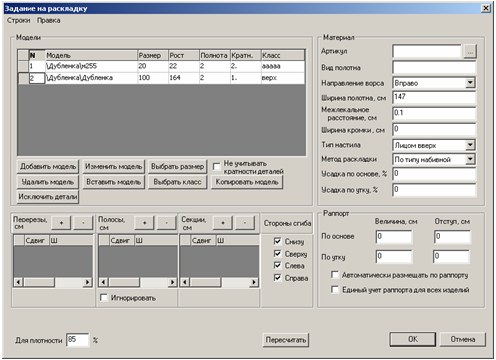

Для составления раскладки задается необходимая информация: модели, размеры-роста, количество комплектов, класс лекал, вид и ширина материала, направление ворса, межлекальное расстояние, ширина кромки, тип настила, метод раскладки.

Также можно задавать величину усадки, размеры раппорта, полосы брака, перерезы, секции и другие параметры раскладки.

Подсистема РАСКЛАДКИ

В САПР в швейной промышленности Грация реализованы три способа проектирования раскладок.

1. Автоматическая раскладка. Программа раскладывает все лекала с учетом заданных технологических ограничений в автоматическом режиме. Это наиболее быстрый и удобный способ, но он не всегда обеспечивает технологичность раскладок и не учитывает опыт специалиста.

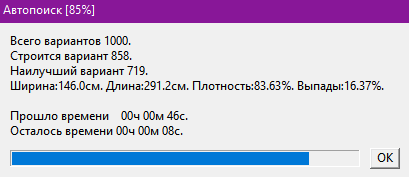

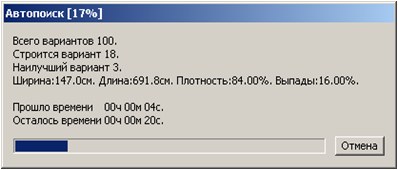

Программа в процессе перебора заданного количества вариантов выбирает наилучший и отображает схему размещения лекал на экране.

Подсистема РАСКЛАДКИ

2. Ручной режим. Все лекала размещаются специалистом в удобном интерфейсе. Учитывается опыт раскладчика, особенности применяемого раскройного оборудования, рисунка ткани и другие трудно формализуемые условия. Этот способ составления раскладки требуется больше времени, но предоставляются все возможности для построения не только экономичных, но и технологичных раскладок.

3. Комбинированный режим. Часть лекал по своему усмотрению размещает специалист, а остальные укладываются автоматически. Раскладчик в любой момент может поменять расположение лекал и оставшиеся лекала разместить в автоматическом режиме. Возможность совмещать опыт раскладчика и скорость компьютера позволяет построить раскладку быстро, экономично и технологично.

Реализация комбинированного режима очень сложна. Она базируется на использовании специальных математических методов геометрического проектирования. И, несмотря на высокую эффективность получаемых раскладок, этот режим отсутствует в большинстве отечественных и зарубежных Сапр швейного производства.

Подсистема РАСКЛАДКИ

В подсистеме «Раскладка лекал» САПР швейных изделий Грация предоставлены широкие возможности для работы с отдельными лекалами: вращение, разрезание, сгиб, выход за кромку, увеличение. Можно задавать горизонтальные и вертикальные полосы брака, перерезы, секции, объединять лекала в группы, выполнять тиражирование.

Реализованы 5 способов проектирования раскладок с учетом особенностей рисунка ткани.

Учтены сотни разумных предложений специалистов предприятий и учебных заведений.

Предусмотрена специальная версия – «РАСКЛАДКА ЛЕКАЛ печать миниатюрки». Она позволяет проектировать промышленные раскладки с учетом свойств материала и особенностей раскроя, распечатать на принтере миниатюрку в формате А4 как схему раскладки для расчета потребности материала. В отличие от полной версии в ней нет вывода на плоттер.

Предоставляется возможность в Грации открыть построенные в других САПР лекала через программу Импорта из формата AAMA/DXF для составления оптимальных раскладок и расчета расхода материалов. Этой возможностью часто пользуются пользователи САПР, где программа раскладки реализована неэффективно или неудобно, а также когда лекала разработаны фрилансерами на заказ.

Программа совместима с многими видами печатающего и раскройного оборудования.

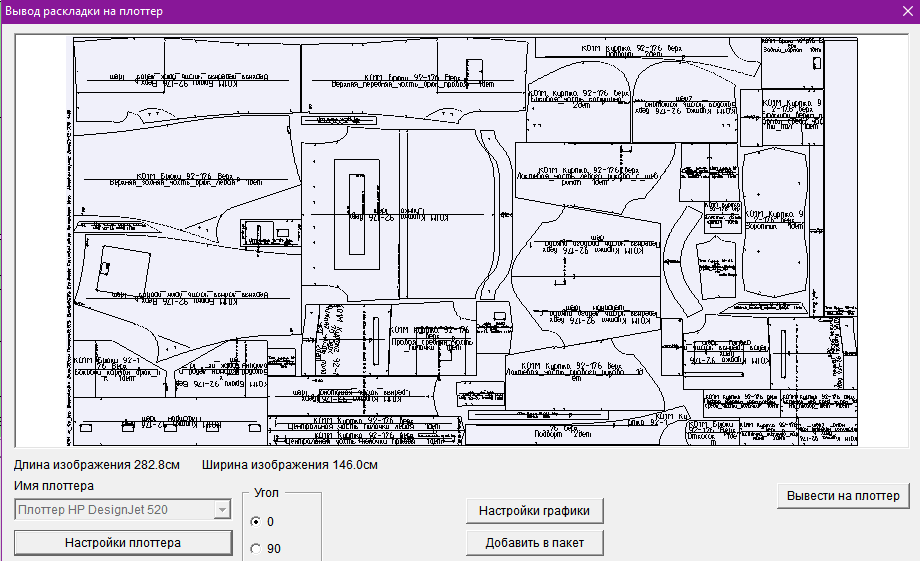

Построенную раскладку можно вывести на широкоформатный или узкий плоттер.

При выводе широкой раскладки на узкий плоттер с учетом ширины бумаги она разделяется программой на полосы, которые выводятся на печать и склеиваются. При этом погрешность на 7 метрах не превышает 0,5 миллиметра. Стоит узкий плоттер в 3-4 раза дешевле и работает практически с любой бумагой.

Напечатанная на бумаге в натуральную величину раскладка (рисовка) используется в качестве разметки (намеловки) при раскрое настила.

На основе раскладки может быть подготовлен ISO-файл для раскроя на автоматизированном раскройном комплексе.

Подсистема РАСКЛАДКИ

Качество раскладок является основным фактором экономного использования материалов, что непосредственно влияет на себестоимость и конкурентоспособность продукции.

Построенная раскладка должна быть и экономичной, и технологичной, учитывать разнооттеночность ткани, рисунок, особенности применяемого раскройного оборудования и другие трудно формализуемые факторы.

Швейная САПР Грация реализует универсальный подход и позволяет проектировать раскладки в ручном, автоматическом и комбинированном режиме, сочетать опыт специалиста и быстродействие компьютера, существенно сократить время построения раскладок и повысить процент использования материалов.
